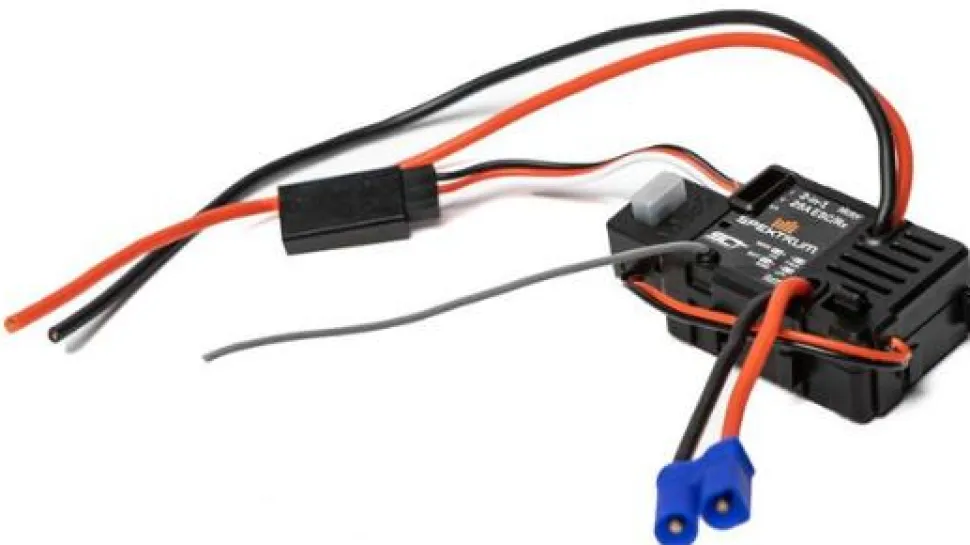

STL 25 Amp Brush ESC-RX 1 -16-18 – Spektrum – Spektrum

Piece de Modelisme de la marque Spektrum – Reference : SPMXSE2025RX – STL 25 Amp Brush ESC-RX 1 -16-18 – Spektrum

Caracteristiques du STL 25 Amp Brush ESC-RX 1 -16-18 – Spektrum :

Courant continu 25 A
Fréquence du récepteur 2,4G (SLT)
Cellules Li-Po/NiMH 2S Li-Po, 6 cellules NiMH
Sortie BEC 3 A/6 V (mode de commutation)
Connecteur de batterie IC3 (compatible EC3)
Connecteurs du moteur Connecteurs cylindriques femelles 3,5 mm
Poids 40 g
Dimensions 36 × 25 × 15 mm
Moteurs compatibles 380/390
Mode de fonctionnement Avant/arrière/freinage ou avant/arrière

• Direction
• Canal 3 (disponible en cas d’utilisation de
l’émetteur SLT3™)
• Sélecteur pour batterie (Li-Po ou NiMH)
Composants
A) Interrupteur marche/arrêt
B) Connecteur de batterie +/-, plage 5-8,4 V.
C) Connecteur de moteur M+/M-. Courant
max. 25 A
D) Servo de direction
E) Sélection du type de batterie Li-Po | NiMH
F) Sélection du mode de fonctionnement
G) DEL
Réglages d’usine
Type de batterie : Li-Po
Mode de fonctionnement : avant/arrière/freinage
Affectation
1. Assurez-vous que le véhicule est bien fixé
avec les roues du véhicule au-dessus du sol.
2. Insérez la prise d’affectation dans la fente d’affectation de l’esc/du récepteur.
3. Allumez le véhicule. La DEL clignote rapidement.
4. Allumez l’émetteur SLT pour l’affecter au véhicule. La DEL reste allumée pendant l’affectation. Si l’affectation échoue, la DEL s’éteint.
5. Une fois l’affectation terminée, retirez la prise d’affectation avant de faire fonctionner le véhicule.
Remarque : si vous utilisez un récepteur externe, suivez les consignes d’affectation correspondant à ce produit.
Alarmes
Mode de batterie
Au moment de l’allumage :
• 1 bip indique le mode NiMH. (Retirez le cavalier pour choisir le mode NiMH.)
• 2 bips indiquent le mode Li-Po. (Le mode Li-Po est le mode par défaut.)
Erreur de batterie : lors de l’allumage, lorsque la tension totale des éléments Li-Po est supérieure à 8,8 V ou la tension totale des éléments NiMH est
supérieure à 10,8 V, la DEL clignote lentement et un court bip est émis. Remplacez la batterie par une autre qui n’est pas surchargée.
Avertissement de tension faible
Deux états activent l’avertissement de tension faible.
• Lors de l’allumage, lorsque la tension de la batterie est inférieure à 6 V (Li-Po) ou 5 V (NiMH), l’ESC ne s’allume pas et la DEL clignote lentement. Remplacez
la batterie par une batterie chargée.
• En cours de service
Li-Po
Lorsque la tension passe en dessous de 6,6 V (Li-Po) pendant plus de 2 secondes, une protection est activée qui réduit de moitié la puissance du moteur.
La DEL clignote lentement pendant 20 secondes environ après son activation. Si la tension n’est pas rétablie, le moteur est entièrement coupé pour arrêter
le véhicule.
NiMH
Lorsque la tension de la batterie passe en dessous de 5,2 V pendant plus de 2 secondes, une protection est activée et le moteur est entièrement coupé pour
arrêter le véhicule.
Sécurité intégrée
Fonctionnalité de sécurité intégrée : lorsque le récepteur arrête toute communication avec l’émetteur, l’ESC coupe la sortie des gaz. La sortie de direction
conserve la dernière position.

Caractéristiques détaillées : STL 25 Amp Brush ESC-RX 1 -16-18 – Spektrum
